SNMP设计文档

悦·宝宝2022/11/4运维SNMPSNMP大约 4 分钟

SNMP 的研发详细设计

1. SNMP 详细设计

需求： UDS 支持 SNMPv2c、SNMPv3 协议

  • SNMPv2c： 仅需支持一个 Trap ip 和 团体名
  • SNMPv3： 仅需支持一个Trap ip，一个 USM 用户，安全级别 只支持既 认证 又 加密

SNMPv3 安全级别有三种

  • noAuthNoPriv： 不认证也不加密
  • authNoPriv： 认证但是不加密
  • authPriv： 既认证又加密

功能影响范围： 监控告警模块，警告发生时，给出 snmptrap 接口调用

1.2 SNMPv2c

支持设置下列配置项

  1. Trap IP地址： 接收 SNMP Trap 信息的 SNMP 服务器的 IP 地址

    提示要求：请填写正确 IP，并执行 IP 地址判定，支持 IPv4 或 IPv6 地址

  2. Trap端口号： 使用 Trap 时，一般端口为162

    提示要求：设置 162 为端口号默认值，端口取值范围为 1～65535

  3. 团体字: SNMP 服务器使用的团体字，Trap 信息中的一种差异性标识，类似于 密码，用于限制 SNMP 网络管理系统 与 SNMP 管理代理之间的通信，缺省为 public

    提示要求：字符串形式，不支持空格，区分大小写，长度范围是 4～32

1.3 SNMPv3

支持设置下列配置项：

  1. Trap IP地址： 接收 SNMP Trap 信息的 SNMP 服务器的 IP 地址

    提示要求：请填写正确 IP，并执行 IP 地址判定，支持 IPv4 或 IPv6 地址

  2. Trap端口号： 使用 Trap 时，一般端口为162

    提示要求：设置 162 为端口号默认值，端口取值范围为 1～65535

  3. USM用户：

    提示要求：用户不能重复，由字母、数字、“_” 和 “-” 组成，且首字符只能是字母，长度范围是 4～32

  4. 认证算法（可选）： MD5、SHA ，认证鉴权算法

  5. 认证密码： 长度范围根据 SNMP 安全策略变化而变化

    提示要求：取值范围按需变化，必须包含大写字母、小写字母、数字和特殊字符中任意三种

  6. 加密协议（可选）： DES、AES，传输加密算法

  7. 加密密码： 长度范围根据 SNMP 安全策略变化而变化

    提示要求：取值范围按需变化，必须包含大写字母、小写字母、数字和特殊字符中任意三种，数据加密密码不能和鉴权密码一样

限制 1：增加用户的时候，SNMP 必须关闭，否则有如下报错

# Apparently at least one snmpd demon is already running.
#  You must stop them in order to use this command.

限制 2：设置 SNMP Trap v3，添加 USM 用户时，需要同时操作所有节点添加

1.4 服务高可用

目前告警由 ufs-alarm.service 的集群 leader 发送，所有节点都存在此服务

1.5 MIB 管理对象

固定前导：1.3.6.1.4.1.

UIT企业节点：30901.

UDS子节点（产品线自定义）：9.10.

UDS OID前导：

1.3.6.1.4.1.30901.9.10.X

OID数据类型含义实现规格状态
idOID:1.3.6.1.4.1.xxxx.x.x.1DisplayString告警 IDread-onlycurrent
codeOID:1.3.6.1.4.1.xxxx.x.x.2INTEGER告警规则编号read-onlycurrent
resourceOID:1.3.6.1.4.1.xxxx.x.x.3DisplayString告警类型： SYSTEM、NODE、USER、PROCESS、FSread-onlycurrent
istanceOID:1.3.6.1.4.1.xxxx.x.x.4DisplayString实例实例: CLUSTER、NODE、DISK、SERVICEread-onlycurrent
levelOID:1.3.6.1.4.1.xxxx.x.x.5DisplayString告警级别: CRITICAL、MAJOR、WARNING、INFOread-onlycurrent
descriptionOID:1.3.6.1.4.1.xxxx.x.x.6DisplayString告警描述read-onlycurrent
conditionOID:1.3.6.1.4.1.xxxx.x.x.7DisplayString判定条件：**"!="、">"、"=="、"<"、"&"、"|" **read-onlycurrent
thresholdOID:1.3.6.1.4.1.xxxx.x.x.8INTEGER32阈值read-onlycurrent
unitOID:1.3.6.1.4.1.xxxx.x.x.9DisplayString单位："null"、"%"、"B"、"Kib"、"Mib"、"Gib"、"Tib"、"Pib"、"Eib"、"s"、"min"、"hour"、"day"、"month"、"year"read-onlycurrent
createdAtOID:1.3.6.1.4.1.xxxx.x.x.10DisplayString发生时间read-onlycurrent
is_resolveOID:1.3.6.1.4.1.xxxx.x.x.11DisplayString是否解决read-onlycurrent
resolveAtOID:1.3.6.1.4.1.xxxx.x.x.12DisplayString告警解决时间read-onlycurrent
isMultipleInstanceOID:1.3.6.1.4.1.xxxx.x.x.13DisplayString多个告警实例read-onlycurrent
reasonOID:1.3.6.1.4.1.xxxx.x.x.14DisplayString触发原因read-onlycurrent
effectOID:1.3.6.1.4.1.xxxx.x.x.15DisplayString影响read-onlycurrent
solutionOID:1.3.6.1.4.1.xxxx.x.x.16DisplayString解决方法read-onlycurrent
isClearOID:1.3.6.1.4.1.xxxx.x.x.17DisplayString是下清除read-onlycurrent

2. SNMP 接收端配置

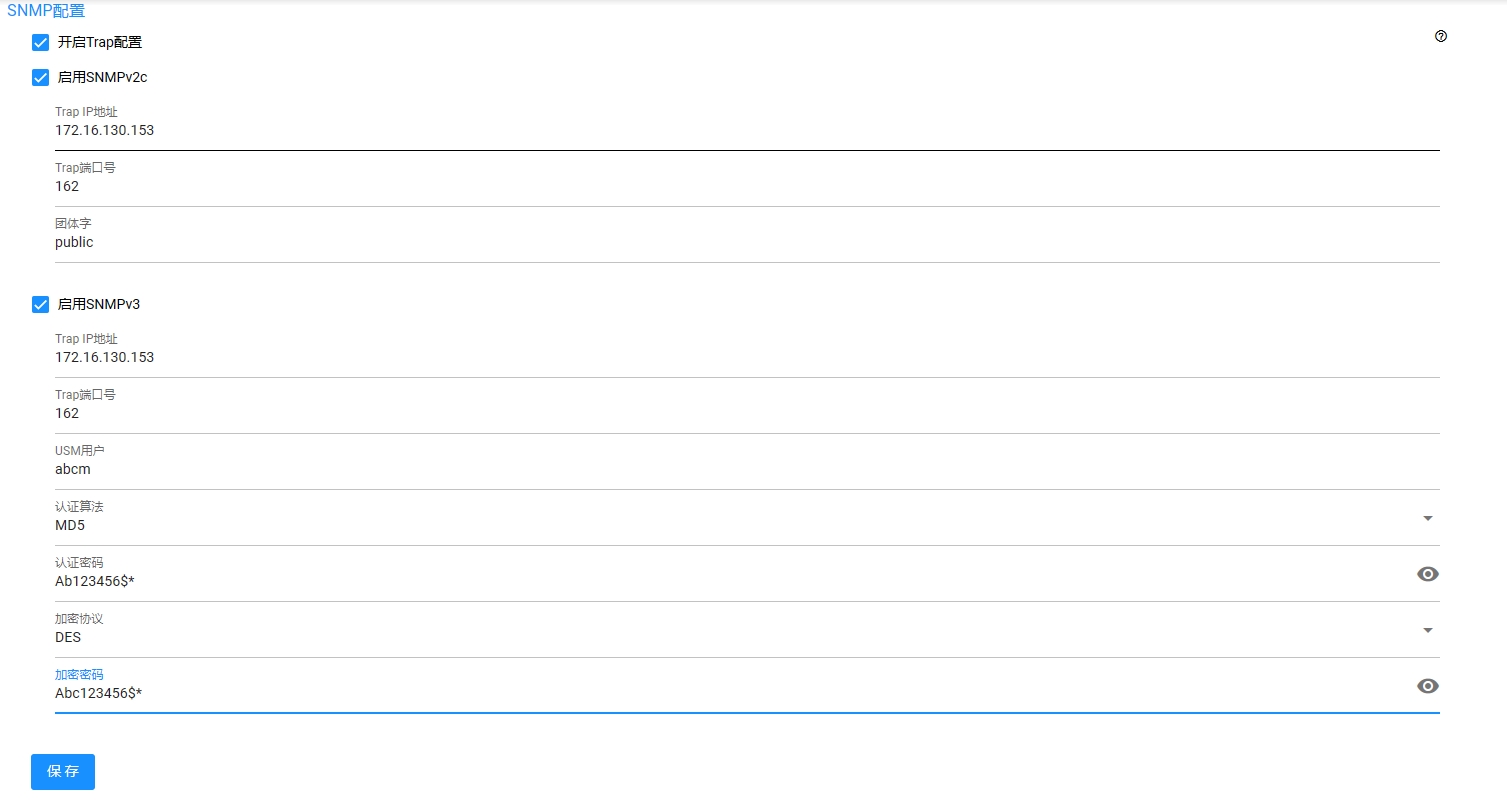

UFS 页面配置： 页面 SNMP 配置参数如下图所示（仅供参考 ）

SNMP 接收端配置

创建 /opt/snmp/log.sh 脚本，键入如下：

#!/bin/bash

read host
read ip
read test
vars=

while read oid val
do
  if [ "$vars" = "" ]
  then
    vars="$oid = $val"
  else
    vars="$vars, $oid = $val"
  fi
done

echo trap: $1 $host $ip $vars >>/tmp/checkfile
echo "xxx.end  " >>/tmp/checkfile
  • 该脚本会将接收的 snmptrap 信息写到文件 /tmp/checkfile 下

获取 EngineID： 类似 0x80001f8880c317952bdbdb8a6300000000 的 ID ，需要先去对应的 UFS 节点执行 如下命令

# 每台机器应该唯一
$ grep old /var/lib/net-snmp/snmpd.conf
# oldEngineID 0x80001f8880c317952bdbdb8a6300000000

然后修改 /etc/snmp/snmptrapd.conf 配置文件，createUser 键入如上 ID

# Example configuration file for snmptrapd
#
# No traps are handled by default, you must edit this file!
#
# authCommunity   log,execute,net public
# traphandle SNMPv2-MIB::coldStart    /usr/bin/bin/my_great_script cold
#
createUser -e 0x80001f88801196ae461af31b6400000000 abcm SHA "Aa1234567*$" AES "Bb1234567#"

createUser -e 0x80001f88801e48667a1af31b6400000000 abcm SHA "Aa1234567*$" AES "Bb1234567#"

createUser -e 0x80001f8880278f8d411af31b6400000000 abcm SHA "Aa1234567*$" AES "Bb1234567#"

# 调用 log.sh 脚本 igarashi 为消息前缀可任意填写
traphandle default /opt/snmp/log.sh igarashi
#
##团体字public
authCommunity log,execute,net public
#
##用户abcm
authUser log,execute abcm
#disableAuthorization yes
  • 该配置会接收用户 abcm 的 snmptrap 信息，并调用 /opt/snmp/log.sh 脚本存储记录下来

重启 snmptrapd 服务，使上文配置生效

$ systemctl restart snmptrapd

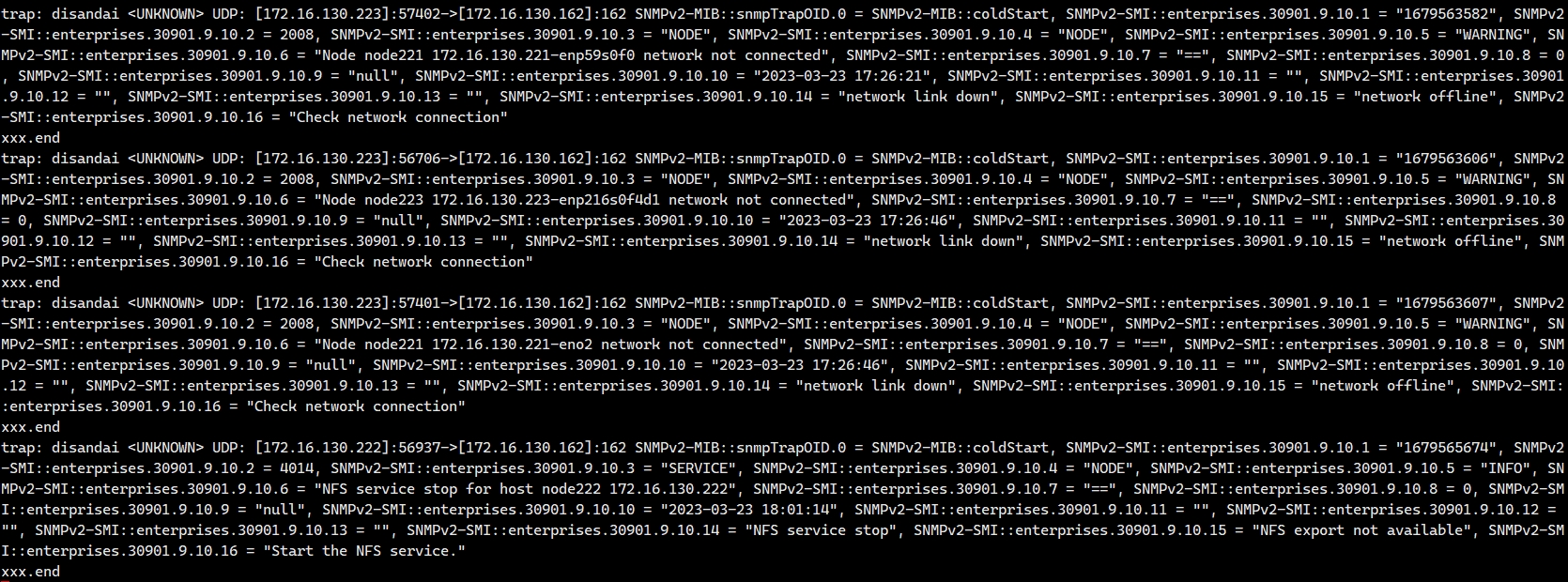

之后，在 snmp 接收节点执行如下命令查询，并人为制造异常来触发告警进行测试

$ tailf /tmp/checkfile

此时会看到 snmp 结果输出

日志也会有如下输出**（DEBUG 模式下）**

$ tailf /var/log/ufs/ufsdashboard.log
