Kubernets - 工作负载
2022年10月3日
k8s 的工作负载、各种控制器
Workload （工作负载）
只使用 Pod, 将会面临如下需求难以解决
- 业务应用如何启动多个副本
- Pod 重建后 IP 会变化，如何保证依然能通信
- 外部如何访问 Pod 服务
- 运行业务 Pod 的某个节点挂了，如何故障自动转移
- 若需求是收集各节点监控数据，如何将 Pod 运行在 k8s 集群的各个节点上
控制器 Controller
控制器又称 工作负载，是 管理 Pod 的中间层，确保 Pod 资源符合预期的状态
- 资源出现故障时，会尝试 进行重启
- 当根据重启策略无效，则会重新创建 Pod 资源
简要预览如下控制器
ReplicaSet： 代用户创建指定数量的 Pod 副本 数量，确保副本数量符合预期状态，并且 支持滚动式自动扩容和缩容功能
Deployment： 工作在 ReplicaSet 之上，用于 管理无状态应用，目前来说 最好 的控制器，支持滚动更新和回滚 功能，还提供声明式配置
DaemonSet：用于确保集群中，每一个节点只运行特定的 Pod 副本（通常也就一个），通常用于实现系统级后台任务，比如ELK 日志服务、监控服务
Job： 只要完成就立即退出，不需要重启或重建
Cronjob： 周期性任务 控制，不需要持续后台运行
StatefulSet： 管理 有状态应用
1. Deployments（无状态）
Deployments 是管理 Pod 的控制器，用于 管理无状态应用，工作在 ReplicaSet 之上，之前 Pod 的配置，会指定在 template: 之下
中间件容器：
apiVersion: apps/v1
kind: Deployment # 此时为控制器 Deployment
metadata:
name: mysql
namespace: uit
labels:
component: zz
spec:
replicas: 1 # 指定 Pod 副本数
selector: # 指定 Pod 选择器
matchLabels: # 必定与下文 labels 对应
app: mysql
template:
metadata:
labels: # 给 Pod 打 label，与上文 matchLabels: 对应
app: mysql
spec:
hostNetwork: true # 声明 pod 的网络模式为host模式，效果同 docker run --net=host
volumes:
- name: mysql-data
hostPath:
path: /opt/mysql/data
nodeSelector: # 使用节点选择器将 Pod 调度到指定 label 的节点
component: zz
containers:
- name: mysql
image: 192.168.3.171:5000/mysql:5.7
imagePullPolicy: IfNotPresent
ports:
- containerPort: 3306
env:
- name: MYSQL_PASSWD
valueFrom:
secretKeyRef:
name: ublog
key: MYSQL_PASSWD
- name: MYSQL_DATABASE
value: "myblog"
resources:
requests:
memory: 100Mi
cpu: 50m
limits:
memory: 500Mi
cpu: 100m
readinessProbe:
tcpSocket:
port: 3306
initialDelaySeconds: 5
periodSeconds: 10
livenessProbe:
tcpSocket:
port: 3306
initialDelaySeconds: 5
periodSeconds: 20
volumeMounts:
- name: mysql-data
mountPath: /var/lib/mysql
控制器通过 label 可以找到对应的 Pod ，此时可通过 label 进行过滤
$ kubectl -n uit get po -l component=zz
业务容器：（改造同上）
apiVersion: apps/v1
kind: Deployment
metadata:
name: ublog
namespace: uit
spec:
replicas: 1
selector:
matchLabels:
app: myblog
template:
metadata:
labels:
app: myblog
spec:
containers:
- name: myblog
image: 192.168.3.171:5000/myblog:v1
imagePullPolicy: IfNotPresent
ports:
- containerPort: 8002
env:
- name: MYSQL_HOST
valueFrom: # 同上 映射配置 configmap.txt 指定的环境变量
configMapKeyRef:
name: ublog
key: MYSQL_HOST
- name: MYSQL_PASSWD
valueFrom:
secretKeyRef:
name: ublog
key: MYSQL_PASSWD
resources:
requests:
memory: 100Mi
cpu: 50m
limits:
memory: 500Mi
cpu: 100m
livenessProbe:
httpGet:
path: /blog/index/
port: 8002
scheme: HTTP
initialDelaySeconds: 10 # 容器启动后第一次执行探测是需要等待多少秒
periodSeconds: 15 # 执行探测的频率
timeoutSeconds: 2 # 探测超时时间
readinessProbe:
httpGet:
path: /blog/index/
port: 8002
scheme: HTTP
initialDelaySeconds: 10
timeoutSeconds: 2
periodSeconds: 15
操作
Deployment 创建、查看
# 创建
$ kubectl create -f deployxx.yaml
# 查看
$ kubectl -n uit get deploy
NAME READY UP-TO-DATE AVAILABLE AGE
mysql 1/1 1 1 11m
ublog 1/1 1 1 10m
* `NAME` # 列出了集群中 Deployments 的名称
* `READY` # 显示当前 正在运行的/期望的 副本数
* `UP-TO-DATE` # 显示已更新 以实现期望状态的 副本数
* `AVAILABLE` # 显示应用程序 可供用户使用的 副本数
* `AGE` # 显示应用程序运行的 时间量
# 查看 replicasets 或是 rs 简写
$ kubectl -n uit get replicasets
NAME DESIRED CURRENT READY AGE
mysql-6fbb5cc967 1 1 1 10m
ublog-5ff678657f 1 1 1 10m
# 查看 pod
kubectl -n uit get po
NAME READY STATUS RESTARTS AGE
mysql-6fbb5cc967-48dfd 1/1 Running 0 12m
ublog-5ff678657f-m42hz 1/1 Running 0 11m
"此时会发现 Pod 的名字是 deployment -> replicasets -> pod 一步步根据 被管理者名称 拼接的"
Deployment 更新，有如下三种方式
#修改yaml文件，使用 apply 应用更新
$ kubectl -n uit apply -f ublog.yaml
# 通过命令更新，太长太难记
$ kubectl set image deploy ublog ublog=192.168.3.171:5000/myblog:v2 --record
# 推荐：直接在线编辑
$ kubectl -n uit edit deploy ublog
2. ReplicaSet（副本保障机制）
前身是 Replication Controller（已废弃） ，现配合 Deployment 自动管理，和之前的唯一区别是 支持标签选择器
# 修改 yaml 文件的副本数
...
replicas: 2 # 修改为2，然后执行 apply 即可更新
...
将上文的 deployment 的副本数量修改为 2，然后执行 apply 即可更新
$ kubectl apply -f mysql.yaml
# 查看 Pod，此时发现新的副本正在创建中...但由于调度指定，且端口被占了，中间件是不会创建成功的
kubectl -n uit get po
NAME READY STATUS RESTARTS AGE
mysql-6fbb5cc967-48dfd 1/1 Running 0 23m
mysql-6fbb5cc967-rdlrb 0/1 Pending 0 58s
ublog-5ff678657f-m42hz 1/1 Running 0 22m
当然，还可以 通过命令 修改副本数量
# 通过命令设置 3个副本
$ kubectl -n uit scale deploy mysql --replicas=3
deployment.apps/mysql scaled
# 观察 Pod, 此时发现又有一个新的副本正在创建中...
$ kubectl -n uit get po
NAME READY STATUS RESTARTS AGE
mysql-6fbb5cc967-48dfd 1/1 Running 0 25m
mysql-6fbb5cc967-957gj 0/1 Pending 0 8s
mysql-6fbb5cc967-rdlrb 0/1 Pending 0 3m27s
ublog-5ff678657f-m42hz 1/1 Running 0 25m
其他方式
当然，还可通过 kubectl -n uit edit deploy mysql 的方式，但最好还是上文改 yaml 文件然后 apply 的方式，有迹可循
ReplicaSet 高可用
ReplicaSet 会实时检测 Pod 状态，并保障副本数一直处于期望的值，此时是无法通过普通的指定来删除 Pod 的，由于要保证预期副本数，执行删除，也会被 ReplicaSet 自动拉起
# 删除 Pod，观察 Pod 状态变化
$ kubectl -n uit delete pod ublog-5ff678657f-m42hz
# 发现 旧副本执行删除，并有新副本创建
$ kubectl -n uit get pod
NAME READY STATUS RESTARTS AGE
mysql-6fbb5cc967-48dfd 1/1 Running 0 34m
ublog-5ff678657f-8xcp7 0/1 ContainerCreating 0 1s
ublog-5ff678657f-nbs77 1/1 Terminating 0 82s
# 然后 新副本成功运行，继续删除旧副本
mysql-6fbb5cc967-48dfd 1/1 Running 0 35m
ublog-5ff678657f-8xcp7 1/1 Running 0 39s
ublog-5ff678657f-nbs77 0/1 Terminating 0 2m
# 最后 恢复如初
mysql-6fbb5cc967-48dfd 1/1 Running 0 35m
ublog-5ff678657f-8xcp7 1/1 Running 0 41s
2.1 Replicaset 服务更新
修改 Dockerfile，重新打 tag 可以模拟服务更新（v1 -> v2）
# 修改前端的显示文案
$ vim ./python-demo/blog/templates/index.html
# 重新 build 镜像，但是指定 tag 未生效，只有镜像ID
$ docker build . -t 192.168.3.171:5000/myblog:v2 -f Dockerfile
# 手动打 tag 并上传
$ docker tag 728e50e60021 192.168.3.171:5000/myblog:v2
$ docker push 192.168.3.171:5000/myblog:v2
此时副本数为 3 的情况下，修改镜像版本
# 查看 Pod，发现 新版本镜像正在 滚动更新
kubectl -nuit get po -owide
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
mysql-6fbb5cc967-48dfd 1/1 Running 0 11h 192.168.3.172 k8s-slave-172 <none> <none>
ublog-5f55c5568b-2ggd7 1/1 Running 0 48s 10.244.1.27 k8s-slave-172 <none> <none>
ublog-5f55c5568b-jstms 1/1 Running 0 24s 10.244.2.24 k8s-slave-173 <none> <none>
ublog-5f55c5568b-mgn96 0/1 ContainerCreating 0 1s <none> k8s-slave-172 <none> <none>
ublog-5ff678657f-5k2d7 1/1 Terminating 0 2m35s 10.244.1.26 k8s-slave-172 <none> <none>
ublog-5ff678657f-8xcp7 1/1 Running 0 10h 10.244.2.22 k8s-slave-173 <none> <none>
ublog-5ff678657f-d8fkk 1/1 Terminating 0 2m35s 10.244.2.23 k8s-slave-173 <none> <none>
更新策略
也可通过执行如下命令查看到
$ kubectl -nuit get deploy ublog -oyaml|grep -n7 strategy
...
spec:
progressDeadlineSeconds: 600
replicas: 3 # 上文修改 Pod 副本数
revisionHistoryLimit: 10 # 保留的历史版本
selector: # 上文指定的 Pod 选择器
matchLabels:
app: myblog
strategy: # 此时发现会有如下默认配置项
rollingUpdate:
maxSurge: 25%
maxUnavailable: 25%
type: RollingUpdate # 指定更新方式为 滚动更新，默认策略
template:
metadata:
creationTimestamp: null
labels:
app: myblog
...
策略控制
maxSurge： 最大激增（存活）数，指更新过程中，最多可比 replicas （预设副本数）多出的 Pod 数量
- 可为 固定值 或 百分比，默认为 desired Pods 数的 25%，
- 计算时 向上取整 （比如 3.2，取 4），更新过程中最多会有 replicas + maxSurge 个 Pod
maxUnavailable： 最大不可用数，指更新过程中，最多有几个 Pod 处于无法服务状态 ,
- 可以为 固定值 或 百分比，默认为 desired Pods 数的 25%
- 计算时 向下取整 （比如 2.8，取 2）

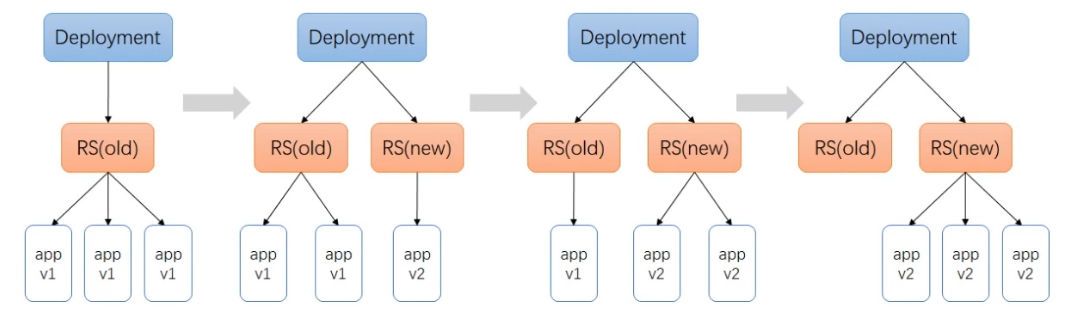

Deployment rollingUpdate 时，需要
保证 Running 活着的（非异常状态的） Pods 数不超过 desired pods number + maxSurge
保证 Available（Ready状态的） Pods 数不低于 desired pods number - maxUnavailable
假设 3 副本的 ublog
Running 状态的 Pod 最多不超过 3 + 1（3 x 25%=0.75） = 4 个
Running 状态的 Pod 最少不低于 3 - 1（3 x 25%=0.75） = 3 个
- 先 新增一个 v2 版本的 Pod，此时 3 个 v1 版本 + 1 个v2 版本的，当前 Pod=4 不能再增加
- 然后 删掉一个 v1 版本的 Pod，此时 2 个 v1 版本 + 1 个v2 版本的，当前 Pod=3 不能再删除
- 滚动重复 1、2 步骤，直到更新结束
# 查看副本rs 发现有两个ublog，一个 3副本，一个 0副本
$ kubectl -n uit get rs
NAME DESIRED CURRENT READY AGE
mysql-6fbb5cc967 1 1 1 2d
ublog-5f55c5568b 3 3 3 37h
ublog-5ff678657f 0 0 0 2d
# 此时，edit 回退到 v1版本，查看滚动更新事件
$ kubectl -n uit describe deploy ublog
...
Conditions:
Type Status Reason
---- ------ ------
Available True MinimumReplicasAvailable
Progressing True NewReplicaSetAvailable
OldReplicaSets: <none>
NewReplicaSet: ublog-5ff678657f (3/3 replicas created)
Events:
Type Reason Age From Message
---- ------ ---- ---- -------
Normal ScalingReplicaSet 89s (x2 over 2d) deployment-controller Scaled up replica set ublog-5ff678657f to 1
Normal ScalingReplicaSet 66s deployment-controller Scaled down replica set ublog-5f55c5568b to 2
Normal ScalingReplicaSet 66s deployment-controller Scaled up replica set ublog-5ff678657f to 2
Normal ScalingReplicaSet 49s (x2 over 37h) deployment-controller Scaled up replica set ublog-5ff678657f to 3
Normal ScalingReplicaSet 49s deployment-controller Scaled down replica set ublog-5f55c5568b to 1
Normal ScalingReplicaSet 27s deployment-controller Scaled down replica set ublog-5f55c5568b to 0
$ kubectl -n uit get rs
NAME DESIRED CURRENT READY AGE
mysql-6fbb5cc967 1 1 1 2d
ublog-5f55c5568b 0 0 0 37h
ublog-5ff678657f 3 3 3 2d
replicaset 会创建不同的名称的 rs 副本，然后仅调节对应的副本数更新即可，默认会缓存 10 个历史版本数便于回滚
2.2 Replicaset 服务回滚
通过滚动升级策略，可平滑升级 Deployment，但升级出现问题，需要最快、最好的方式回退到上个正常版本，就需要回滚机制
revision：
- 更新应用时，k8s 会记录当前的 revision （版本号），当升级出现问题时，可通过 revision 回滚
- 默认配置下，只保留最近的几个 revision，可通过 Deployment 配置的
spec.revisionHistoryLimit属性增加数量，默认为10 - 历史记录，记录的是 操作过 replicaset 的 历史
# 查看版本历史记录
$ kubectl -nuit rollout history deploy ublog
deployment.apps/ublog
REVISION CHANGE-CAUSE
2 <none>
3 <none>
# 配置如下，revisionHistoryLimit 为默认 10条记录
$ kubectl -n uit get deploy ublog -oyaml|grep revision
deployment.kubernetes.io/revision: "3"
revisionHistoryLimit: 10
"但查看时不会全部显示完整的10条，而是默认显示最近的 2条记录，所以上文从 REVISION 2 开始"
发现 CHANGE-CAUSE 为 <none> 是由于没有添加记录参数，记录回滚
# 使用命令来修改配置文件的版本 v2 -> v1 -> v2
$ kubectl -nuit set image deploy ublog myblog=192.168.3.171:5000/myblog:v1 --record
deployment.apps/ublog image updated
$ kubectl -nuit set image deploy ublog myblog=192.168.3.171:5000/myblog:v2 --record
deployment.apps/ublog image updated
# 再次查看 版本历史记录，发现已经有了命令显示
$ kubectl -nuit rollout history deploy ublog
deployment.apps/ublog
REVISION CHANGE-CAUSE
5 kubectl set image deploy ublog myblog=192.168.3.171:5000/myblog:v1 --namespace=uit --record=true
6 kubectl set image deploy ublog myblog=192.168.3.171:5000/myblog:v2 --namespace=uit --record=true
删除 Deployment 再重建，版本记录会清空，并从 1 记录
$ kubectl delete -f ublog.yaml
deployment.apps "ublog" deleted
# 将版本记录再改为 v1
$ vim ublog.yaml
# 增加 --record 参数，重新创建
$ kubectl create -f ublog.yaml --record
deployment.apps/ublog created
# 通过命令修改版本
$ kubectl -nuit set image deploy ublog myblog=192.168.3.171:5000/myblog:v2 --record
# 查看历史记录
$ kubectl -nuit rollout history deploy ublog
deployment.apps/ublog
REVISION CHANGE-CAUSE
1 kubectl create --filename=ublog.yaml --record=true
2 kubectl set image deploy ublog myblog=192.168.3.171:5000/myblog:v2 --namespace=uit --record=true
回滚到具体的 revision
# 执行回滚操作
$ kubectl -nuit rollout undo deploy ublog --to-revision=1
deployment.apps/ublog rolled back
# 此时历史记录更新，重复记录了回滚记录
$ kubectl -nuit rollout history deploy ublog
deployment.apps/ublog
REVISION CHANGE-CAUSE
2 kubectl set image deploy ublog myblog=192.168.3.171:5000/myblog:v2 --namespace=uit --record=true
3 kubectl create --filename=ublog.yaml --record=true
# 此时访问应用，查看输出版本，此时又变回 v1
curl 10.244.1.35:8002/blog/index/
后续见
3. StatefulSet
StatefulSet 同上也是管 Pod 的，区别是用来管理 有状态应用 的，且为每个 Pod 维护一个 有粘性、永久不变 的 ID ，常用来弄中间件，需持久化数据的应用
命名
每个 Pod 在重新调度时依然会保留持久的标识符，格式为 StatefulSetName-Number ，如创建名字是 Redis-Sentinel 的 StatefulSet 起 3 个 Pod ，名字通常为 Redis-Sentinel-0 / 1 / 2，一般格式如下
"statefulSetName-{0..N-1}.serviceName.namespace.svc.cluster.local"
- serviceName 是 Headless Service 的名字，必须指定
- 0..N-1 为 Pod 序号
- .cluster.local 是 Cluster Domain（集群域 ）
- 同一命名空间下，namespace.svc.cluster.local 可省略
StatefulSet 启动时，只有 当前一个容器完全启动，后一个容器才会被调度，并且每个容器的标识符固定，可以根据标识符来断定当前 Pod 的角色，因此可以配置集群应用
说明
如配置主从 redis，名为 redis-ms，使用 StatefulSet 进行部署
- 启动第一个容器，标识符为 redis-ms-0 ，此时就可以根据 0 来认为它是 Master 节点
- 后面再启动第二个 redis 就可以通过标识符来连接 Master 节点
- 第二个启动后则为 Slave 节点 redis-ms-1
StatefulSet 使用 Headless Service（无头服务 ） 进行通信，即没有 Cluster IP ，而是用 Endpoint 来通信，但 yaml 中必须要指定一个 serviceName 进行绑定，因此通常和 Service 放一起，结构如下
apiVersion: v1
kind: Service
metadata:
name: nignx
namespace: dev
labels:
app: nginx
spce:
ports:
- port: 80
name: web
clusterIP: None
selector:
app: nginx
---
apiVersion: apps/v1
kind: StatefulSet
metadata:
name: web
namespace: dev
spec:
serviceName: "nginx"
replicas: 2
selector:
matchLabels:
app: nginx
template:
metadata:
labels:
app: nginx
spce:
containers:
- name: nginx
image: nginx: 1.15.2
ports:
- containerPort: 80
name: web
3.1 扩容缩容
扩容： 原则同启动，只有 当前一个容器完全启动，后一个容器才会接着启动 若，中途前面的容器异常，后续容器的启动会等待前一个恢复
缩容： 与扩容相反
3.2 更新策略
默认的更新策略为 RollingUpdate，与 Deployment 区别的是，StatefulSet 更新是有顺序的，为 Pod 序号逆序更新，当前面序号的容器异常时，同样会停止更新动作直到正常为止
OnDelete：
4. DaemonSet
DaemonSet 同上也是管 Pod 的，区别是用来管理 有状态应用 的
